Przykład konstrukcji dachowej – dom parterowy z poddaszem nieużytkowym

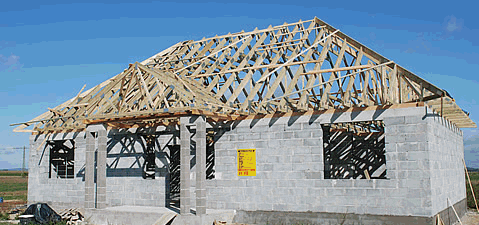

Stropodach na domy parterowe

Oszczędność na stropie betonowym

Konstrukcje dachowe to ekonomiczne rozwiązanie na domy parterowe. Zastosowanie stropodachu wiązarowego pozwala uzyskać  duże oszczędności poprzez wyeliminowanie kosztownego stropu betonowego.

Pożyteczne pomieszczenie gospodarcze

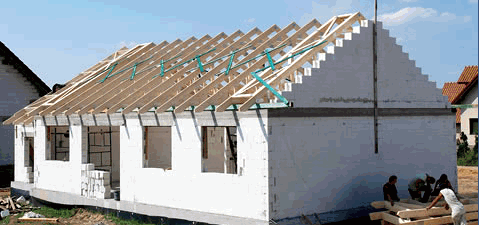

Strych dzięki wiązarom

Ukształtowanie wiązara pozwala w większości przypadków uzyskać przestrzeń na poddaszu. Może być ono wykorzystane na pożyteczny strych.  Jego wielkość jest zależna od typu dachu (dwuspadowy, kopertowy), kąta nachylenia dachu, możliwości podparcia (ew. ściana nośna, podciąg). Wejście na tego typu można zaplanować z domu (korytarz) lub z garażu.
Na rynku jest dostępna cała gama schodów strychowych do wykorzystania wraz z konstrukcją wiązarową (https://www.fakro.pl/schody-strychowe/dobor-schodow/

Swoboda podziału przestrzeni mieszkalnej

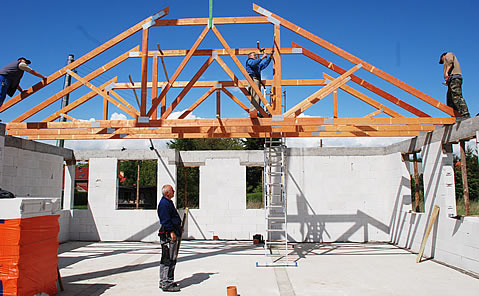

Brak ścian nośnych

W przeciwieństwie do stropów betonowych wiązarowa konstrukcja stropodachowa może się opierać zazwyczaj tylko na ścianach wewnętrznych. Ma to duże znaczenie praktyczne dla inwestora:
1. Można dowolnie podzielić przestrzeń dzieląc ją ściankami działowymi (ew. zmienić podział już po zamieszkaniu),
2. Jeśli ściana wewnątrz nie jest nośna może być wykonana w taniej lekkiej technologi oraz nie musi być pod nią ława fundamentowa. Wszystko to daje dodatkowe oszczędności.

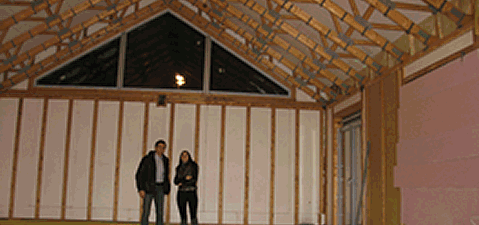

Niezwykły strop w salonie

Sufit nie musi być płaski

Dzięki połączeniu płytkami kolczastymi można łączyć elementy drewna  dołożone do siebie pod dowolnymi kątami. Dzięki temu powstają wiązary o bardzo zróżnicowanych kształtach. Ta zaleta konstrukcji z płytkami kolczastymi pozwala na różne ukształtowanie stropu w budynku nawet jeśli dach jest zwykłym dwuspadem czy kopertą.
W ten sposób można stworzyć np. niezwykłą przestrzeń w salonie z sufitem łukowym, podniesionym, z wielkim oknem od strony ogrodu, antresolą itd.

Montaż konstrukcji wiązarowej, która stanowi zarówno więźbę jak też i równocześnie konstrukcję stropową trwa zazwyczaj 1 -2 dni. Przygotowane w fabryce elementy są dostarczane w oznaczonym dniu na plac budowy. Tutaj konstrukcja jest szybko składana w całość.

Przykład montażu – projekt domu “MILUŚ”
